局部放電（Partial Discharge, PD）現象，是高壓電氣設備絕緣劣化的重要先兆特征。在電機絕緣系統中，局部放電往往起源于制造過程中殘留的氣隙、材料分層、機械裂紋或導體毛刺等微觀缺陷。在強電場作用下，缺陷區域出現局部電場集中，引發微弱但持續的放電脈沖。此類放電雖不足以當即導致絕緣擊穿，但其長期累積效應會加速絕緣材料的老化與降解，最終可能誘發突發性絕緣故障，造成非計劃停機及重大經濟損失。

因此，系統性地開展電機局部放電試驗，對絕緣狀態實施有效監測與評估，已成為高壓電機全生命周期管理中的關鍵技術環節。

試驗目的與工程意義

電機局部放電試驗的核心目的，在于通過非破壞性手段，捕捉絕緣內部的微弱放電信號，從而識別潛在缺陷，量化絕緣劣化程度。其工程價值主要體現在以下三個方面：

• 質量把關：在新電機出廠或維修后，通過試驗驗證絕緣系統的制造與修復質量，確保產品滿足設計壽命要求。

• 狀態評估：對在役電機進行定期檢測，掌握絕緣老化趨勢，為檢修策略的制定提供數據支撐。

• 風險預控：在絕緣擊穿事故發生前發出預警，指導運維人員及時干預，避免非計劃停機和安全事故。

試驗模式與適用場景

依據電機所處工況及檢測目標的不同，局部放電試驗可劃分為兩種基本模式：

離線測量適用于出廠檢驗、檢修后驗收及定期預防性試驗，其測試結果準確、可重復性強。在線測量則面向關鍵工藝環節中的大型電機，側重于長期趨勢分析與早期預警，對信號處理與抗干擾技術提出了更高要求。

關鍵特征參數

在局部放電試驗中，以下三項參數為評價絕緣狀態的核心指標：

1. 局部放電起始電壓（PDIV）
   指試驗電壓由低向高逐步升高時，首次觀測到穩定放電脈沖所對應的電壓值。PDIV越高，說明絕緣內部引發局部放電的臨界場強越高，絕緣耐受能力越強。

2. 局部放電熄滅電壓（PDEV）
   指在產生穩定放電后，逐步降低試驗電壓直至放電脈沖完全消失時所對應的電壓值。PDIV與PDEV的差異程度，可間接反映缺陷類型的嚴重性及絕緣自恢復能力。

3. 視在放電量
   在規定試驗電壓（通常為1.5倍額定相電壓）下，測量所得的最大放電脈沖幅值，單位為皮庫（pC）。該參數直接表征放電強度，是工程驗收中最為關注的限值指標，典型合格判據通常要求不大于50pC或100pC（視具體標準與電壓等級而定）。

檢測原理與基本回路

目前工程中應用最為廣泛的檢測方法為脈沖電流法，其基本原理如下：在高壓試驗回路中，通過耦合電容將局部放電產生的高頻脈沖電流耦合至檢測阻抗，再由檢測儀器對脈沖信號進行放大、采集與數字化分析。

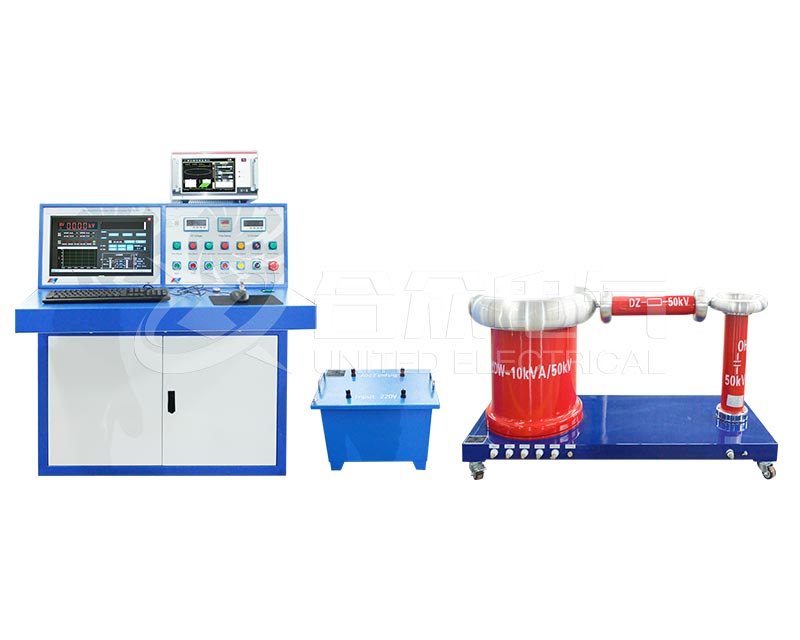

典型測試系統構成包括：

• 高壓源：采用無局部放電試驗變壓器，確保電源本身不對測量結果產生干擾；

• 耦合器件：耦合電容及高頻電流傳感器，用于提取微弱PD信號；

• 分析主機：配備專用局部放電檢測儀及分析軟件，實現信號識別、相位分解圖譜（PRPD）繪制及統計參量計算。

通過對放電圖譜的相位分布特征及脈沖幅值統計規律的分析，可進一步對缺陷類型（如內部氣隙放電、端部電暈放電、槽部放電等）進行初步識別與診斷。

變頻電機的特殊考量

隨著變頻調速技術的廣泛普及，由變頻器供電的電機絕緣系統面臨更為嚴苛的運行條件。變頻器輸出的PWM脈沖電壓具有高幅值、陡前沿及高重復頻率的特點，其等效電壓應力遠超普通工頻工況，顯著加劇了局部放電發生的概率與強度。

針對此類特殊工況，國際電工委員會已發布專項技術規范IEC TS 60034-27-6，對變頻電機的在線局部放電測量方法、傳感器選型及干擾抑制措施作出了系統規定。在工程實踐中，對變頻電機開展局部放電檢測時，需特別關注脈沖電壓波形參數對測試結果的影響，并采用相應的高頻帶寬檢測器及合適的耦合方式，以確保測量數據的有效性。
