一、產品概述：
在電力設備的交接試驗和預防性試驗中，斷路器的低壓測試項目中通常都包含機械特性測試和回路電阻測試，為完成試驗任務，通常需要攜帶兩套設備進行試驗。即便少數設備支持兩種測試功能，它們每次大多也只能進行單相回路電阻的，接線和操作略顯繁瑣，工作效率有待提高。

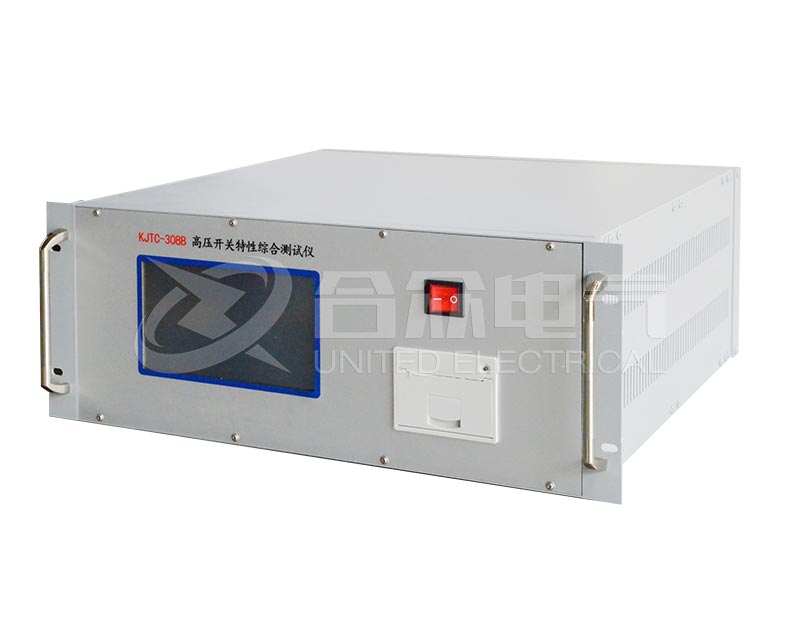

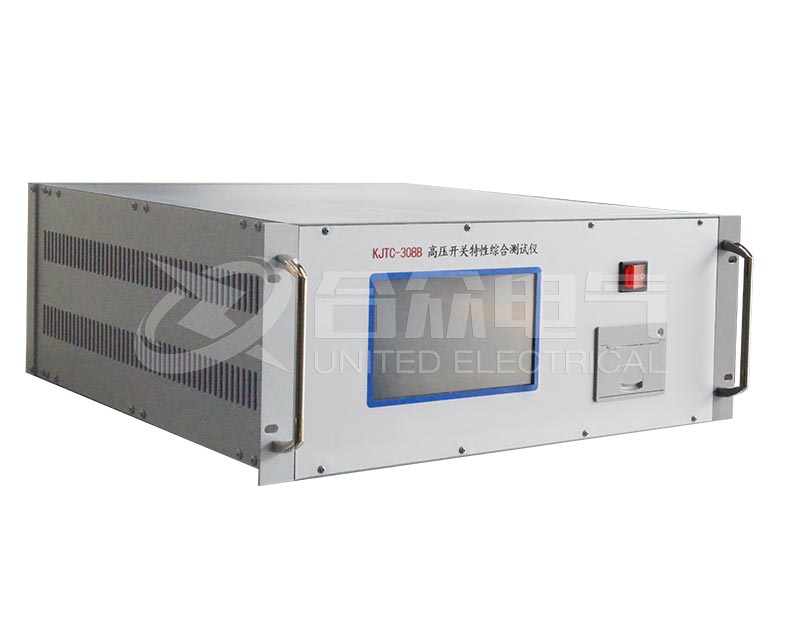

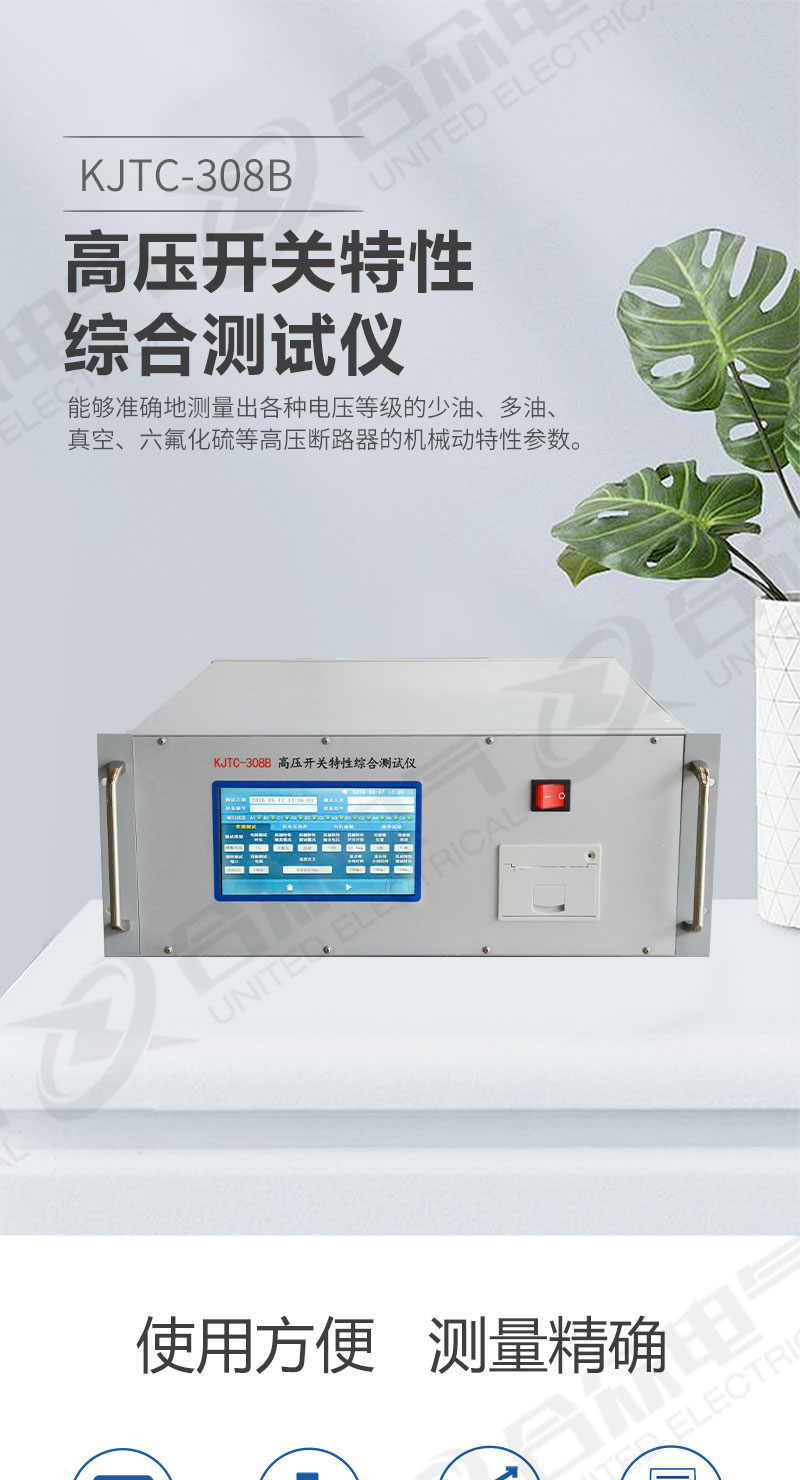

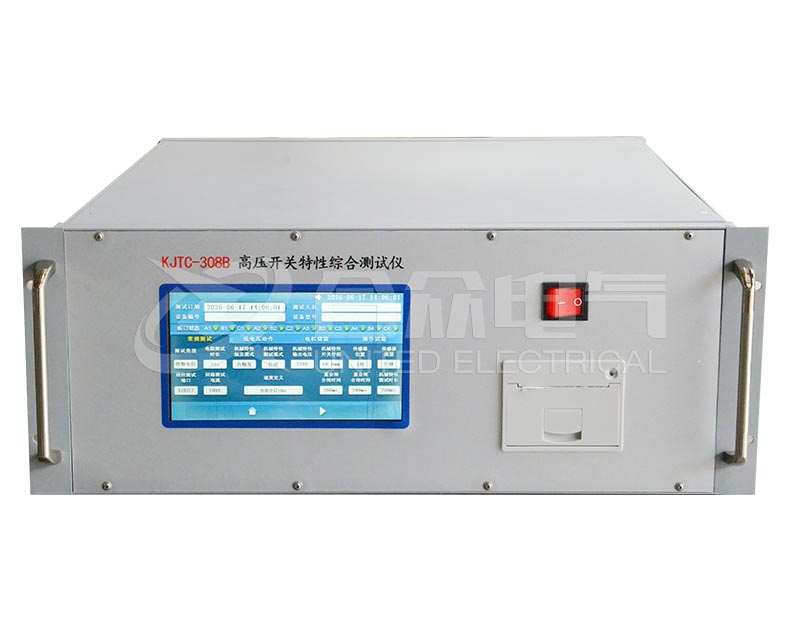

高壓開關特性綜合測試儀 KJTC-308B，是設計團隊有多年現場工作經驗，對上述實際情況有充分的認識和理解，通過硬件設計和軟件優化，針對性的提出了一套解決方案。在保留單一測試功能的前提下，創新性的實現了一種智能化測試模式。該模式不僅滿足現場的測試需求，同時極大簡化了接線和操作，再輔以真人語音實時播報和智能設備無線操控的加持，使測試試驗過程更加簡潔方便且高效。
二、性能特點：

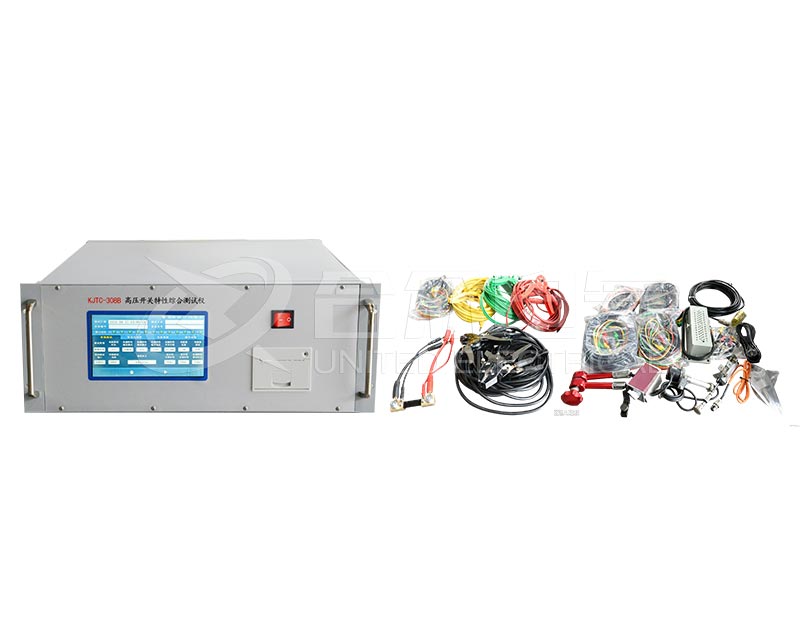

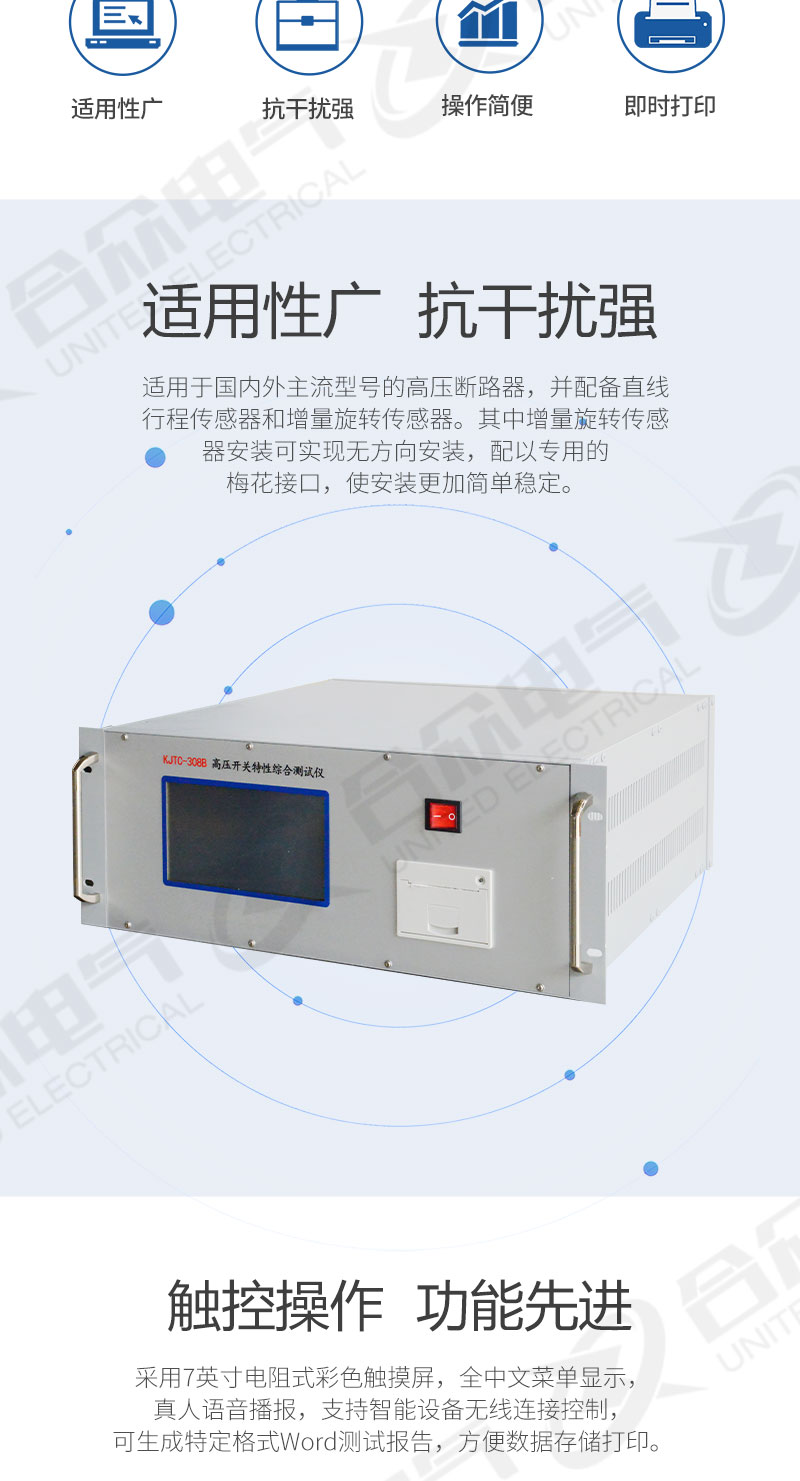

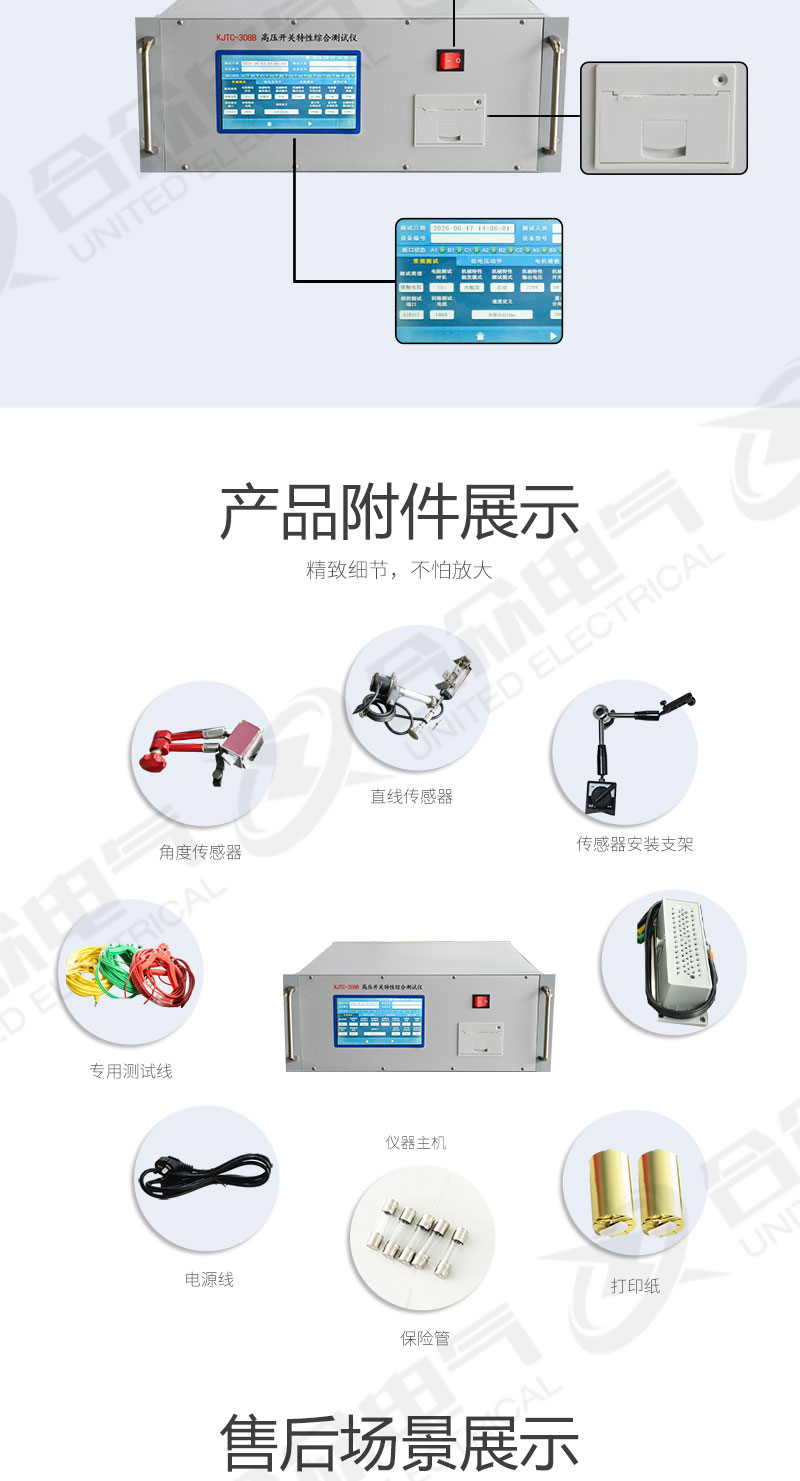

適用于國內外主流型號的高壓斷路器，并配備直線行程傳感器和增量旋轉傳感器。其中增量旋轉傳感器安裝可實現無方向安裝，配以專用的梅花接口，使安裝更加簡單穩定。

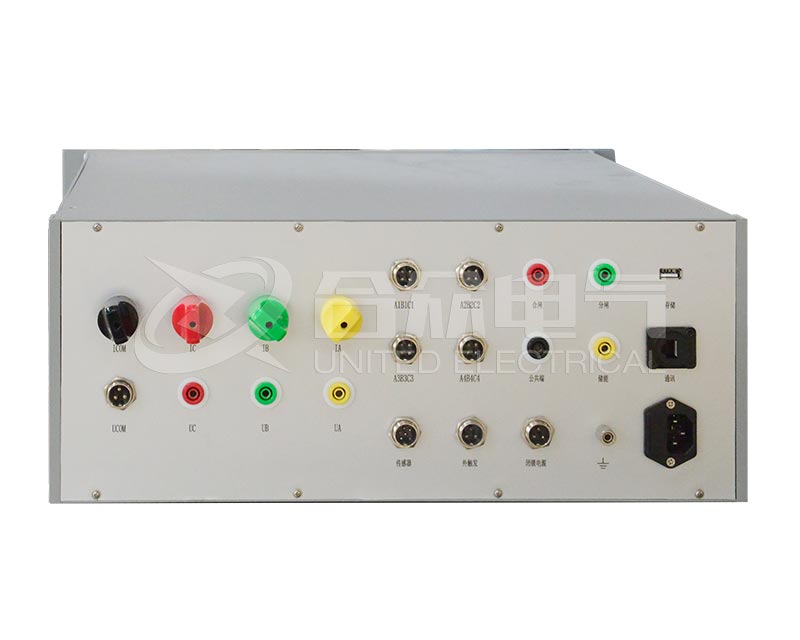

提供10kV高壓斷路器專用航插接口，實現合分閘及儲能線圈接線的快速、安全、可靠，避免因接線而引發的安全隱患。
采用7英寸電阻式彩色觸摸屏，全中文菜單顯示，真人語音播報，支持智能設備無線連接控制，可生成特定格式Word測試報告，方便數據存儲打印。
測試項目包括斷路器機械特性測試、回路電阻測試、低電壓動作電壓測試、儲能電機儲能和壽命測試。測試項目可自由選擇，儀器智能排序，杜絕重復無效測量。

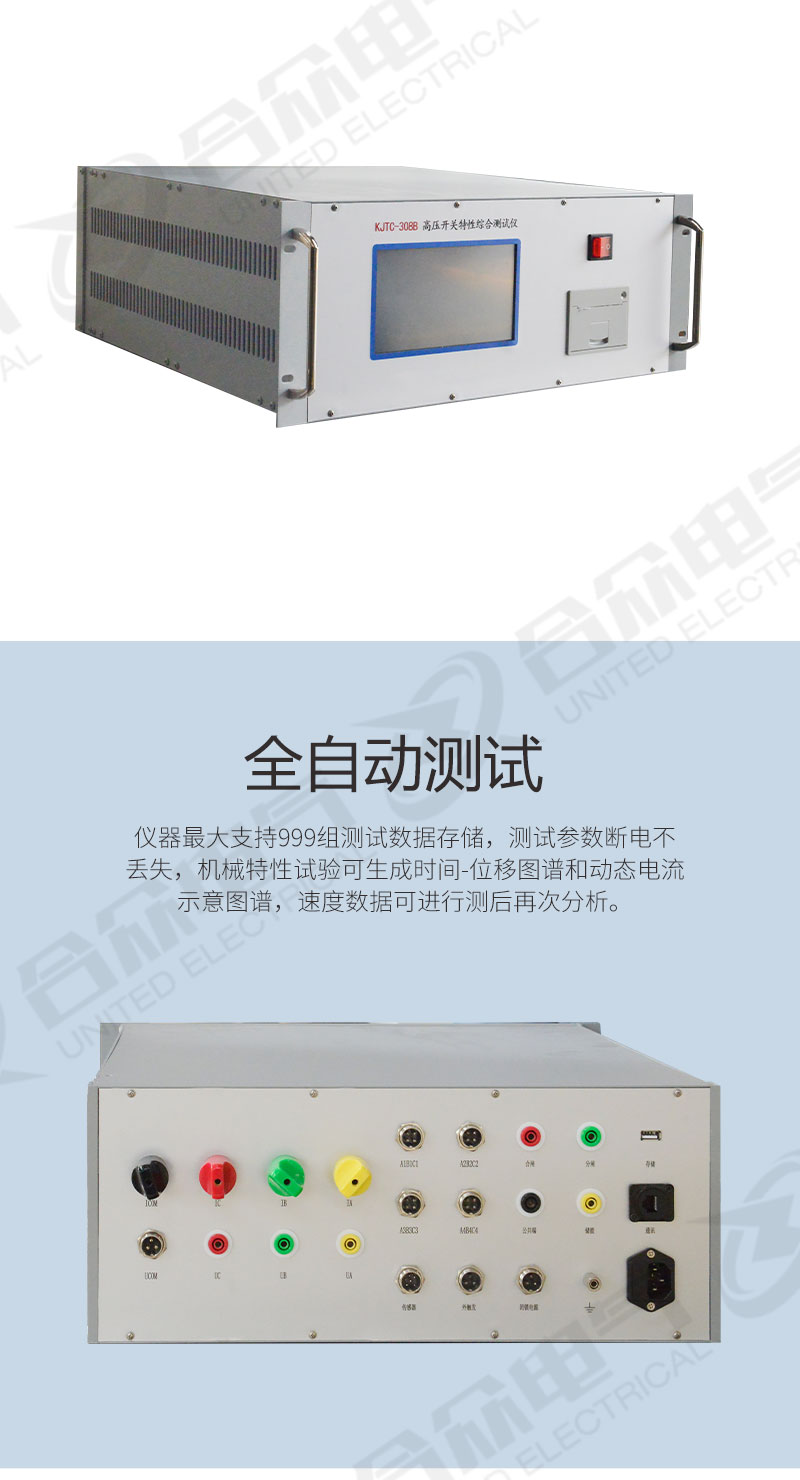

儀器最大支持999組測試數據存儲，測試參數斷電不丟失，機械特性試驗可生成時間-位移圖譜和動態電流示意圖譜，速度數據可進行測后再次分析。提供U盤存儲接口，方便數據保存。
提供USB通訊接口，可實現二次編程控制。
斷路器機械特性測試參數表(表1)
|
|
量程 |
分辨率 |
誤差 |
||
|
時間 |
0-4000ms |
0.1ms |
±1%±1個字 |
||
|
行程 |
真空斷路器 |
50mm |
0.1mm |
±1%±1個字 |
|
|
SF6斷路器 |
300mm |
||||
|
少油斷路器 |
1000mm |
||||
|
輸出 |
電壓 |
DC5-270V數字可調 |
1V |
±1%±1個字 |
|
|
電流 |
20A（瞬時） |
0.01A |
±1%±1個字 |
||
|
速度 |
20.000m/s |
0.001m/s |
±1%±1個字 |
||
|
時間測量通道 |
12路金屬斷口 |
||||
|
數據圖形 |
時間-斷口、時間-位移、時間-電流 |
||||
回路電阻測試參數表(表2)
|
量程 |
最小分辨率 |
誤差 |
輸出電流 |
工作方式 |
|
50μΩ-50mΩ |
0.1μΩ |
±0.5%±2個字 |
100A |
連續測量 |
企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2008質量等管理體系要求。
我們將嚴格按照《質量及售后服務承諾書》執行相關產品服務，切我們一如既往地深信優質、系統、全面、快捷的服務是企業發展的基礎。經過多年的不斷探索和進取，我們形成了"以客戶為核心、以質量為企業的第一生命"的服務理念。并以嚴格的質量管理、先進的技術創建國內一流的服務企業為目標，制定了"規范管理制度，嚴格過程控制，保證產品質量，服務顧客滿意"的質量方針，多年來堅持"用戶第一"的原則，構建良好的銷售、售后服務體系，為客戶提供更優質的售前、售中及售后服務!
我們的售后服務承諾是：“3個月內包退，1年內包換、3年免費維修，終身維護”。在未來的日子里，我們將一如既往的堅持三類星級服務！
注：產品詳細信息以實物為準，請購買前與銷售人員進行確認，具體型號參數請參考說明書。
本服務承諾最終解釋權歸武漢市合眾電氣設備制造有限公司所有。
如有任何疑問，歡迎致電：400-027-8848。
