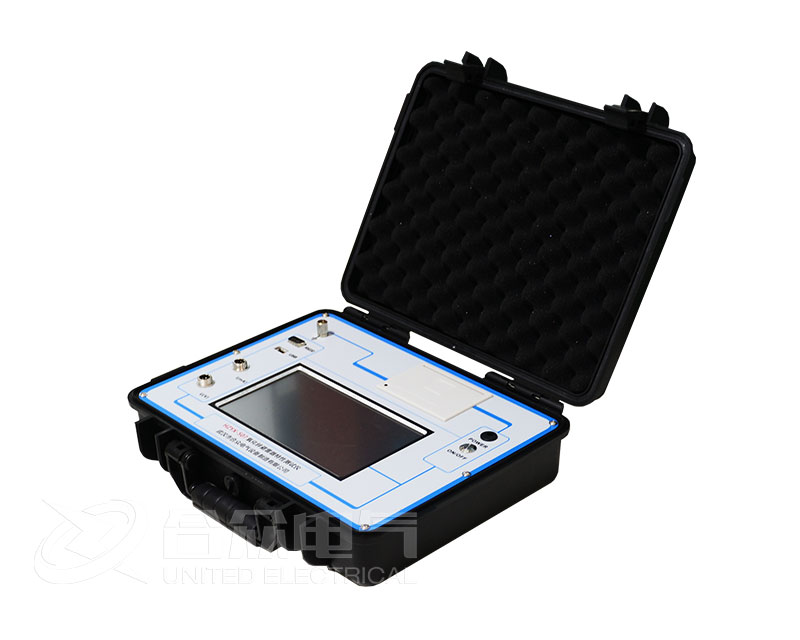

避雷器阻性電流測試儀主要應用場景

交接驗收試驗：新安裝或大修后的避雷器，建立初始健康檔案。

預防性試驗：按照規程定期進行測試，是變電站預防性試驗的常規項目。

故障診斷與排查：當在線監測系統報警或懷疑避雷器存在隱患時，進行診斷性測試。

狀態檢修：通過對歷史測試數據進行趨勢分析，判斷劣化速度，為狀態檢修提供依據，避免定期檢修的盲目性。

數據分析與判斷

橫向比較：同一相別、同一型號、同一運行環境的避雷器，其阻性電流值應大致相同。若某一相明顯偏大（如超過1.5-2倍），則應引起警惕。

縱向比較（趨勢分析）：與自身初始值或往年數據比較。阻性電流或功耗有明顯增長趨勢（如增加50%以上），是閥片劣化的明確信號。

絕對值判斷：參考設備廠家提供的技術指標或規程中的建議值。例如，對于110kV及以上電壓等級的MOA，阻性電流通常不應超過幾百微安。

標準與規程

測試工作必須遵循以下標準規程：

國家標準

GB 11032-2020 《交流無間隙金屬氧化物避雷器》：規定了避雷器的技術要求、試驗方法和檢驗規則。

電力行業標準

DL/T 474.5-2018 《現場絕緣試驗實施導則 第5部分：避雷器試驗》：詳細規定了現場試驗的接線、方法和注意事項。

DL/T 393-2021 《輸變電設備狀態檢修試驗規程》：規定了基于設備狀態的試驗項目和周期。

Q/GDW 11400-2015 《金屬氧化物避雷器阻性電流測試儀技術規范》：國家電網公司對企業所用測試儀的技術要求。

國家電網/南方電網企業標準

兩大電網公司通常會發布自己的《電力設備預防性試驗規程》，其中對MOA的阻性電流測試周期、方法和判斷標準有明確規定，是現場工作的直接依據。

注意： 在實際工作中，應始終以最新版本的標準和所屬電網公司的具體規定為準。

避雷器阻性電流測試儀使用注意事項

安全第一

嚴格執行停電、驗電、掛接地線等安全措施。雖然有些測試可在運行電壓下進行，但接線操作前必須確保安全。

測試時，操作人員應與高壓設備保持足夠的安全距離。

確認測試線完好無損，防止觸電。

在PT二次側取電壓信號時，防止PT二次側短路。

確保測量精度

優先采用PT二次側電壓作為同步信號，這是保證精度的首要條件。

正確選擇參考相：對于三相避雷器，測試A相時，通常取B相電壓作為參考；測試B相時，取AC線電壓作為參考（即“夾角法”），具體接線需嚴格按儀器說明書進行。

減小干擾：

將電流鉗放置在避雷器底座附近，引線應自然舒展，避免纏繞。

在強干擾環境下，可采取多次測量取平均值的方法。

確保電流鉗鉗口清潔、閉合良好。

環境條件：避免在雨、霧、潮濕等惡劣天氣下測試，因為表面泄漏電流會影響結果。必要時，應采取措施清潔避雷器表面。

其他注意事項

測試前準備：記錄避雷器型號、運行電壓、環境溫度濕度等信息。

儀器校準：定期將測試儀和電流鉗送檢，確保其計量準確性。

數據記錄與分析：詳細記錄測試數據，并與歷史數據進行比較分析，才能得出科學結論。單次測試的絕對值意義有限。
