超低頻高壓發生器同步電機耐壓試驗方法

  1、在交接、大修、局部更換繞組以及常規試驗時，均可進行此項試驗。用0.1Hz超低頻對電機進行耐壓試驗，對發電機端部絕緣的缺陷比工頻耐壓試驗更有效。

  其原因是在工頻電壓下，由于從線棒流出的電容電流在流經絕緣外面的半導體防暈層時造成了較大的電壓降，因而使端部的線棒絕緣上承受的電壓減小;而在超低頻情況下，此電容電流大大減小了，半導體防暈層上的壓降也大為減小，故端部絕緣上電壓較高，便于發現缺陷。

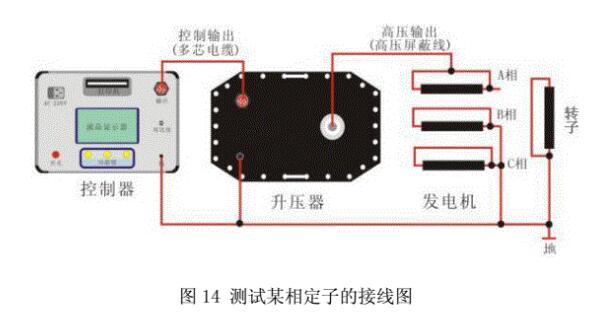

  2、接線方法：試驗時應分相進行，給被試相加壓，非被試相短接接地。超低頻高壓發生器試驗接線如圖14所示。

  4、試驗時間整定：與工頻耐壓的試驗時間相同， 一般為1min。

  5、過流保護動作電流整定值：整定方法與電纜相同。

  6、在耐壓過程中，若無異常聲響、氣味、冒煙以及數據顯示不穩定等現象，可以認為絕緣耐受住了試驗的考驗。為了更好地了解絕緣情況，應盡可能全面監視絕緣的表面狀態，特別是空冷機組。經驗指出，外觀監視能發現儀表所不能反映的同步電機絕緣不正常現象，如表面電暈、放電等。
